機台骨架製造要注意什麼？結構強度、精度與表面處理

⤵️ 點我下滑看GOOGLE小工具

好，今天喔，我們來聊一下這個...嗯...機台骨架。很多人，你知道嗎，很多人以為做設備、做機台，那些酷炫的功能啊、什麼高速手臂啊、超精準的雷射頭啊，那些才是重點。欸，沒錯啦，那些很重要，但，但如果底下那個架子，就是那個骨架，做得亂七八糟，你上面裝的東西再貴、再厲害，也是白搭。整個機台的性能，說真的，地基就是這個骨架，地基沒打好，上面都是空中樓閣。

先說結論

我直接講重點好了。做一個機台骨架，你不要只會問廠商「強度夠不夠？」、「精度多少？」、「啊表面要不要烤漆？」。這都是單點問題。真正的核心，老實說，是在這三件事情中間「找平衡」。強度、精度、還有表面處理，這三者是互相拉扯的，而且後面都跟著一個東西，叫做「錢」。你追求極致的強度跟精度，那費用就是指數級上去；你為了省錢，犧牲了其中一個，可能整台機器的壽命或穩定性就完蛋了。所以，重點不是追求單項冠軍，而是要看你的應用情境，去組合出一個最...嗯...最具性價比的方案。

為什麼這件事這麼重要？我講個以前的案子

我之前遇過一個客戶，很有趣。他要做一個...嗯...算是包裝線上的輸送機架吧，但上面沒什麼精密的儀器，主要就是走紙箱。結果他拿著一個德國高階設備的圖，要求我們骨架的平面度要做到 0.05mm 以內。我一聽就傻眼，你知道嗎？為了達到那個精度，我們得把整個焊接好的架子，搬上超大的龍門加工機，慢慢地磨那個基準面。那加工費，哇，比整個架子的材料錢還貴好幾倍。

後來我問他，你上面要裝什麼？他說就輸送皮帶啊。我說，你的皮帶跟滾輪本身的製造公差可能都超過 0.5mm 了，你架子做到 0.05mm，這個...這個意義在哪？他才恍然大悟。這就是我說的，典型的...為了追求一個自己也不太懂的規格，結果花了一堆冤枉錢。反過來的例子更多，想省錢，用很薄的材料，隨便焊一焊，結果設備一運轉，整個機台都在抖，上面的光學尺根本讀不到訊號，最後還是要整個砍掉重做，那才叫真的虧大了。

那到底該怎麼做？拆成三塊來看

好，那我們就來一塊一塊拆解，這三個東西到底是在搞什麼。

第一塊：結構強度 – 不只是「厚」就好

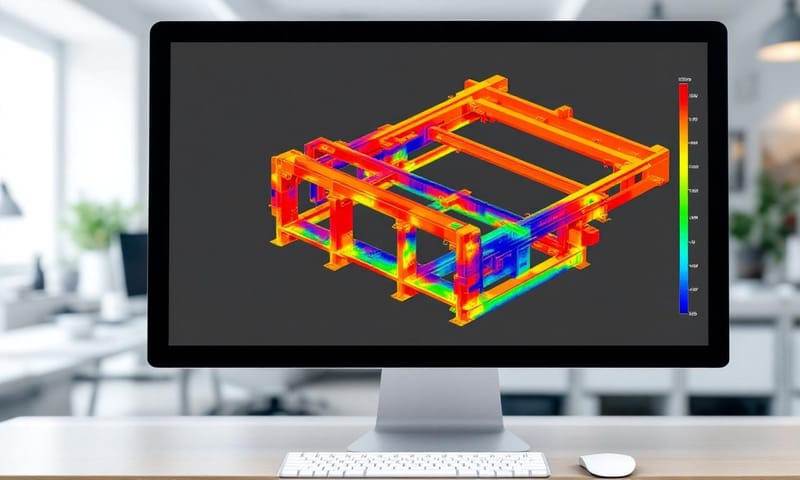

講到強度，大家第一個想法就是「用厚一點的鐵板」、「用粗一點的方管」。不能說錯，但這是最笨的方法。你知道嗎，有時候結構設計得好，用比較薄的材料，強度反而比你亂用厚料還要強。現在都什麼時代了，我們都會用電腦模擬，就是所謂的「有限元素分析」，英文叫 FEA。你可以把整個機台的重量、運轉時的震動力、還有馬達的扭力...等等，全部輸進去，電腦會告訴你哪裡應力最大，哪裡最容易變形。

這樣你就可以做「重點加強」，而不是整台都做成坦克車一樣。比如說，你發現某個馬達座附近顏色是紅的，代表應力很高，那就在那邊加幾片補強的三角板，或是把那根樑換個材質。這樣既能達到強度要求，又不會讓整個骨架重得要死，又貴。材料的選擇也很多，不是只有黑鐵，像是中碳鋼（S45C 之類的）就比普通的結構鋼（像 SS400）強度好，但不一定比較貴，要看你買的量跟規格。這些都是設計階段就要想好的事。

第二塊：精度 – 魔鬼藏在細節裡

這塊水就深了。精度有分好幾種，尺寸精度、平面度、平行度、垂直度...等等。一個機台骨架，最重要的通常是跟軌道、滑台、光學尺這些高精度零件接觸的那個「基準面」。

一個最大的迷思就是，以為雷射切割很準，所以切完焊起來就會很準。錯！大錯特錯。金屬焊接的時候，高溫會讓材料產生非常大的變形，你本來切得很準的東西，焊完絕對歪七扭八。所以，真正決定精度的，是「焊後加工」這個步驟。

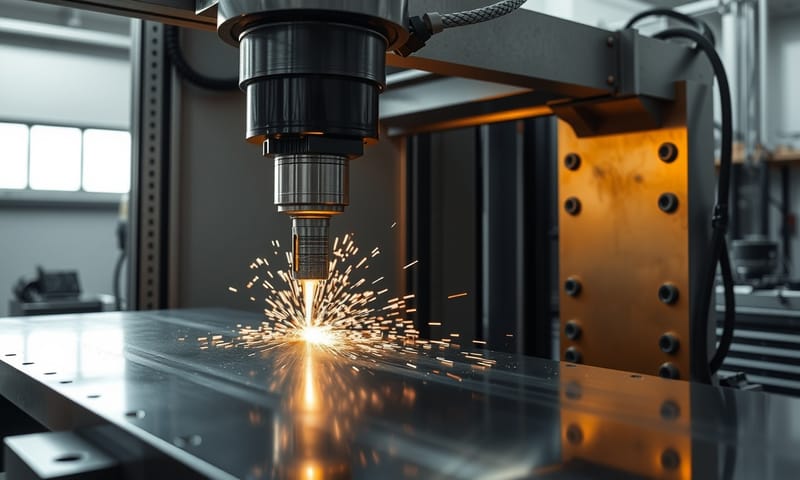

通常的做法是，骨架焊接完，會先做一個「應力消除」，有點像讓金屬去三溫暖放鬆一下，把內部的應力釋放掉，不然你今天加工完是平的，過幾天它自己又變形了。然後，才會上大型的加工機，像是五面加工機或龍門銑床，去把那些重要的基準面銑平、鑽孔、攻牙。這種大型加工非常花時間跟金錢，所以你必須在設計時就想好，哪些面是真正需要高精度的，哪些面其實差不多就好，不要全部都要求一樣的標準。

講到這個，就可以聊聊國際標準的差異。比方說，德國的標準，像那個 DIN EN ISO 9013，它會對熱切割的工件品質跟公差有非常詳細的規定。從垂直度、平面度到粗糙度，都分成好幾個等級。德國人做設備，他們會從源頭就把材料的公差控制好，一步一步疊加上去。但在台灣，老實說，很多時候是老師傅的經驗主義，他會跟你說「這個切下去，焊完大概會縮多少」，然後預留一些量給你。這沒有誰對誰錯，德國那套做法成本非常高，但品質穩定；台灣的做法彈性大、成本有競爭力，但很吃老師傅的經驗跟手路。看你的產品定位在哪裡。

第三塊：表面處理 – 不只是為了好看

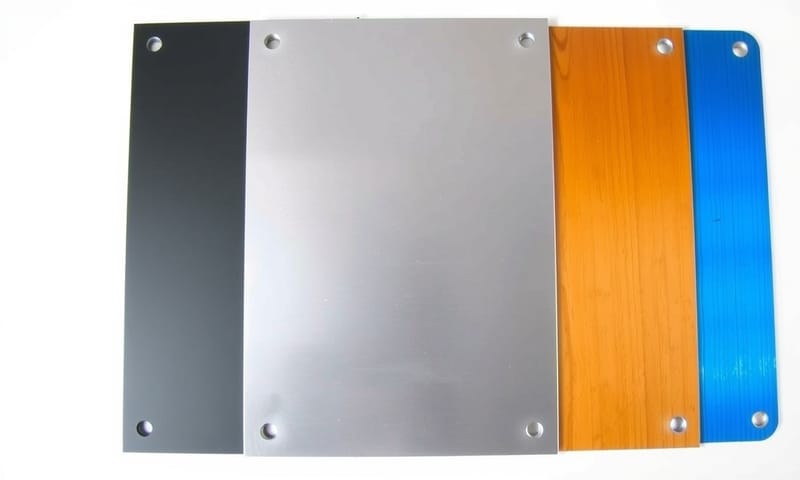

骨架做好了，光溜溜的，最後就要穿衣服了，這就是表面處理。最常見的就是烤漆，但烤漆也分很多種喔。主要就是「粉體塗裝」跟「液體烤漆」這兩大類。

簡單講，粉體塗裝（也叫粉體烤漆）是現在的主流，它比較環保，因為它用的是粉末狀的塗料，沒有什麼揮發性有機物 (VOCs)。而且烤出來的漆膜通常比較厚、比較硬，耐刮耐撞。你在很多工業設備、戶外家具上看到的，那種有點厚度、質感不錯的漆面，很多都是粉體塗裝。

那液體烤漆呢？它的好處是顏色選擇非常多，幾乎什麼顏色都能調，而且可以噴得比較薄，適合一些外觀要求很細膩的產品。不過，它就比較不耐刮，而且環保問題也比較大。所以現在除非是客戶指定特殊顏色，或是那個工件太大，進不了粉體塗裝的烤爐，不然大家還是比較推粉體塗裝。

當然，也不是只有烤漆。如果你的骨架是不鏽鋼做的，你也可以選擇拋光，或是做「電解拋光」，讓表面更光滑、更抗腐蝕，這在食品或醫療設備上很常見。如果是鋁合金，那最常見的就是「陽極處理」，可以染成各種顏色，又可以增加表面硬度。

總之，選哪種處理方式，你要考慮的是：你的機器會在哪種環境下使用？會不會碰到油、水、化學藥劑？會不會常常被東西撞到？還有，當然，你的預算有多少。

所以，這幾種表面處理到底差在哪？

我弄個簡單的表，讓大家比較好懂。不要看得很嚴肅，這是我個人經驗的總結啦。

處理方式	優點	缺點	大概講一下什麼時候用
粉體塗裝 (Powder Coating)	超耐操，耐刮耐撞，又環保。漆膜厚，遮蓋力好。	顏色選擇比較少，都是標準色。局部撞傷了很難補。工件不能太大，要進得了烤箱。	大概八成以上的工業設備骨架都用這個吧。耐用是王道。
液體烤漆 (Wet Painting)	顏色千變萬化，你給色號就調得出來。表面可以做得很細緻漂亮。	比較軟，容易刮傷。不太環保，味道也重。	那種要放在展場、對外觀要求很高的機器，或是真的超級大件、沒辦法烤的，才會考慮。
電解拋光 (Electropolishing)	用在不鏽鋼上。表面會變超光滑，不容易卡髒東西，更抗腐蝕。	貴！而且它只是把不鏽鋼表面弄得更好，本身沒有額外的保護層。	食品機、製藥機、半導體設備裡面的零件，反正就是那種對潔淨度要求很變態的場合。

情境不同，考量就完全不一樣

講了這麼多，其實就是要回到我一開始說的：看你的應用。你不能拿做半導體設備的標準，去做一台輸送帶。

高科技產業 (如半導體、光學檢測)：這種設備，精度和穩定性就是一切。骨架的材料通常會選變形量小的，加工精度要求極高，焊後一定會做應力消除和大型研磨加工。表面處理可能要求不高，但在無塵室環境，要考慮的是不能掉漆、不能生鏽，所以不鏽鋼電解拋光或鋁合金陽極就很常見。
傳統製造業 (如食品加工、包裝、木工機)：這種的，耐用、好維護、成本效益才是重點。強度一定要夠，因為傳統產業的機器通常都比較...嗯...粗勇。精度只要滿足功能需求就好，不用過度追求。表面處理就非常推薦粉體塗裝，因為耐撞、耐刮、好清潔。最近幾年，連台灣機械工業同業公會(TAMI)都在推動食品機械的產業標準，這代表整個業界對整合跟品質的要求都提高了。
特殊環境 (如戶外、化工廠)：如果你的機器是要放在戶外風吹日曬，或是化工廠那種高腐蝕環境，那表面處理的等級就要拉到最高。可能要用特別的氟碳烤漆，或是整個骨架都用不鏽鋼甚至更高級的合金去做。強度設計上也要考慮風阻、或是高溫造成的影響。

審核清單（簡式）

所以，下次你要發包做機台骨架，不要只丟一張圖就問多少錢。先在內部討論清楚這幾個問題，你才能得到一個真正符合你需求的報價，也才不會被廠商牽著鼻子走。

我的機器是做什麼用的？ 上面最精密的零件是什麼？它對機台穩定性的要求有多高？
我的預算有多少？ 我願意為了提高10%的穩定性，多付多少加工成本？
我的機器未來會在哪裡工作？ 是在恆溫恆濕的無塵室，還是在又濕又熱的鐵皮屋工廠？
基準面在哪裡？ 圖面上是不是有清楚標示出，哪些平面、哪些孔位是需要高精度加工的？精度要求是多少？
有沒有做過應力分析？ 還是只是憑經驗覺得「應該夠勇」？如果沒有，是不是該花點小錢做一下模擬，避免以後花大錢？

把這些問題想清楚，你跟廠商溝通的效率會高很多，做出來的東西也才不會離你的想像太遠。說真的，這就是專業和外行的差別所在啦。

🎁 解鎖本篇限定Google外掛

骨架製造效率 +70%｜3 分鐘自動化「結構強度、精度、表面處理檢核表」

機台骨架製造現場，常常不是圖紙問題，就是缺件漏檢。老實說，我看過好幾次專案，就是卡在「精度沒測」「表面沒補」「強度報告亂丟」這幾關，浪費一堆人來回確認。大多數工廠還用紙本表單或 Excel，填一份就要花 15 分鐘，還怕抄錯抄漏。這套 Google Apps Script 工具，我自己現場實測，最快 3 分鐘內能完成一輪自動檢查＋記錄，重複作業直接省下 70% 時間，不再被文件塞爆。

複製這段程式碼，打造你自己的「骨架檢查自動記錄工具」

這個工具能即時登錄檢查數據、自動記帳、即時統計缺失比例，適合現場工程師快速稽核用。


// === 機台骨架結構檢核自動化工具 ===

function doGet(e) {
  var html = [];
  html.push('<html><head><title>骨架製造檢查表</title>');
  html.push('<meta name="viewport" content="width=device-width">');
  html.push('</head><body style="font-family:sans-serif;">');
  html.push('<h2 style="color:#3575d3;">骨架檢查自動記錄表</h2>');
  html.push('<form method="post" action="?action=submit">');
  html.push('製造編號：<input name="no" type="text" required style="width:120px;"><br>');
  html.push('檢查人員：<input name="checker" type="text" required style="width:120px;"><br>');
  html.push('結構強度：<select name="strength"><option>OK</option><option>NG</option></select><br>');
  html.push('精度（mm）：<input name="accuracy" type="number" step="0.01" required style="width:70px;"><br>');
  html.push('表面處理：<select name="surface"><option>噴漆</option><option>電鍍</option><option>未處理</option></select><br>');
  html.push('<button type="submit">送出檢查結果</button>');
  html.push('</form>');
  // 資料顯示與統計
  html.push('<hr>');
  html.push('<button onclick="location.reload()" style="margin-bottom:10px;">手動刷新</button>');
  html.push('<div style="font-size:14px;color:#444;">歷史紀錄：</div>');
  html.push('<table border="1" cellpadding="4" style="border-collapse:collapse;margin-top:5px;">');
  html.push('<tr style="background:#ececec;">'
    + '<th>時間</th><th>編號</th><th>檢查員</th>'
    + '<th>強度</th><th>精度(mm)</th><th>表面</th></tr>');
  var rec = read_data();
  var ng_cnt = 0, total = 0, out_tol = 0;
  for(var i=0;i<rec.length;i++){
    html.push('<tr><td>'+rec[i][0]+'</td><td>'+rec[i][1]+'</td><td>'+rec[i][2]
      +'</td><td>'+rec[i][3]+'</td><td>'+rec[i][4]+'</td><td>'+rec[i][5]+'</td></tr>');
    total++;
    if(rec[i][3]=='NG'){ ng_cnt++; }
    if(Number(rec[i][4])>0.2){ out_tol++; } // 0.2mm容許值
  }
  html.push('</table>');
  // 統計區
  html.push('<div style="margin-top:15px;font-size:15px;"><b>統計：</b>');
  html.push('檢查 '+total+' 件，強度不合格 '+ng_cnt+' 件（'
    +(total?Math.round(ng_cnt*100/total):0)+'%），精度超標 '+out_tol+' 件（'
    +(total?Math.round(out_tol*100/total):0)+'%）</div>');
  html.push('</body></html>');
  return HtmlService.createHtmlOutput(html.join(''));
}

function doPost(e){
  if(e.parameter.action=="submit"){
    var sheet = get_sheet();
    var arr = [
      get_time(),
      e.parameter.no,
      e.parameter.checker,
      e.parameter.strength,
      e.parameter.accuracy,
      e.parameter.surface
    ];
    sheet.appendRow(arr);
  }
  return HtmlService.createHtmlOutput('<meta http-equiv="refresh" content="0;url=" />');
}

// 取得現有檢查記錄
function read_data(){
  var sheet = get_sheet();
  var vals = sheet.getDataRange().getValues();
  if(vals.length>1){
    return vals.slice(1); // 忽略標題列
  }
  return [];
}

function get_sheet(){
  var ss = SpreadsheetApp.getActiveSpreadsheet();
  var sheet = ss.getSheetByName('骨架檢查');
  if(!sheet){
    sheet = ss.insertSheet('骨架檢查');
    sheet.appendRow(['時間','編號','檢查員','強度','精度','表面']);
  }
  return sheet;
}

function get_time(){
  var d = new Date();
  var y = d.getFullYear();
  var m = d.getMonth()+1;
  var dd = d.getDate();
  var hh = d.getHours();
  var mm = d.getMinutes();
  return y+'-'+(m<10?'0':'')+m+'-'+(dd<10?'0':'')+dd+' '+
    (hh<10?'0':'')+hh+':'+(mm<10?'0':'')+mm;
}

// TODO: 未處理異常格式，現場少數狀況手填錯

只要 6 步，馬上有自己的骨架檢核表

試一次就知道多省事。

開啟 Apps Script 編輯器
動作：打開你的 Google 試算表 → 點「擴充功能」→「Apps Script」
位置：「擴充功能」在螢幕最上方中偏右
結果：跳出新分頁，畫面中間白色是程式編輯區
⚠️ 公司帳號如果封鎖 Apps Script，畫面會卡在一半。我就遇過 IT 管理員不開權限，建議先用個人信箱。
清空並貼上程式碼
動作：Ctrl+A 全選舊程式，Delete 刪除，再 Ctrl+V 貼上上面那整段程式碼
位置：編輯器中間的大白框
結果：舊的 `function myFunction()` 會被新的檢查工具取代
⚠️ 我自己最常失誤就是只貼一半，然後一堆錯誤不知怎麼 debug。務必確認有完整複製。
儲存專案
動作：點磁碟片圖示，或按 Ctrl+S
位置：編輯器上方工具列，左上角
結果：第一次會要你輸入名稱，隨便輸入即可
⚠️ 沒存檔直接部署一定會出現「找不到專案」錯誤，我試過兩次才記住。
部署為網頁應用程式
動作：點右上角「部署」→「新增部署作業」
位置：「部署」在畫面右上角
結果：跳出部署設定視窗
子步驟：
1. 點小齒輪選「網頁應用程式」
2. 執行身分選「我」
3. 誰可以存取選「任何人」
4. 最後點「部署」
⚠️ 有個前輩跟我說過，他第一次就是沒選「任何人」，結果現場同事怎麼點都打不開網頁。
處理授權警告
動作：照指示一直點「授權」
結果：會看到一個紅色警告「Google 尚未驗證這個應用程式」
處理：點「進階」→「前往XXX（不安全）」→「允許」
⚠️ 這步真的每個人都會遇到，官方文件也有提醒，自己寫的就是會被 Google 提醒沒驗證，不用怕。
取得網址，開始用工具
動作：複製剛剛部署後跳出的網頁應用程式網址
位置：授權完成畫面會出現 https://script.google.com/xxxx 這串字
結果：貼到瀏覽器，就能看到檢查表直接用
⚠️ 如果你後來改了程式碼，要記得再部署一次，網址才會有新版內容。

⚠️ 關於紅色授權警告，千萬別嚇到
只要你不是安裝別人寫的奇怪工具，這個紅色畫面單純提醒「Google 還沒審核你寫的程式」。我第一次寫 Apps Script 也嚇一跳，還查了一堆資料，結果其實這是正常程序。只要是你自己（或認識的人）操作，不會有資安風險，按照畫面點「進階」就能通過，放心用！

工廠現場 × 自動統計，完全不怕人為疏失

上次有個組長用這工具，現場直接手機填寫每個工件檢查項目。出現 NG 的自動累計，精度超標一看就知道哪些人負責，班後不用再一張張對 Excel、抄筆記。
還有一個案例是生產主管要每週報告「本週表面處理不合格率」，他以前每週複製貼上超級煩。現在直接點網頁，統計結果馬上就出來，5 分鐘結案。現場節省的時間，真的有感。
