如何選擇萬向聯軸器？安裝方式、材質強度與維護需求比較

⤵️ 點我下滑看GOOGLE小工具

好，今天我們來聊聊「萬向聯軸器」這個東西要怎麼選。嗯… 我知道這東西聽起來很工業，很硬，但其實觀念抓對了，就沒那麼複雜。很多時候，客戶或是一些比較新的工程師會來問，型錄上一大堆，到底差在哪？選錯了會怎麼樣？嗯，選錯了，小則機器震動、有噪音，大則就是直接斷給你看，整條產線停掉，那個損失才真的可怕。所以，今天我們就來把它從頭到尾，用比較…白話的方式講清楚。

先說結論：別只看扭矩，角度和轉速才是魔鬼

如果真的沒時間，你只要記得一句話：扭矩（Torque）只是基本門檻，真正決定你聯軸器壽命和穩定度的，通常是「工作角度」和「轉速」。很多人，真的很多人，就是拿著馬達的扭矩去對型錄，看到規格夠，價格便宜，就下單了。結果裝上去，角度大一點，轉速快一點，沒多久就開始抖，然後就掛了。所以，拜託，這三個參數—扭矩、角度、轉速—一定要一起看，缺一不可。

常見的萬向聯軸器有哪幾種？差在哪？

OK，我們來講一下市面上最常見的幾種。你把這些搞懂，大概就能應付八成的狀況了。主要是分成熟度和結構，嗯… 我把它分成三類來看好了。

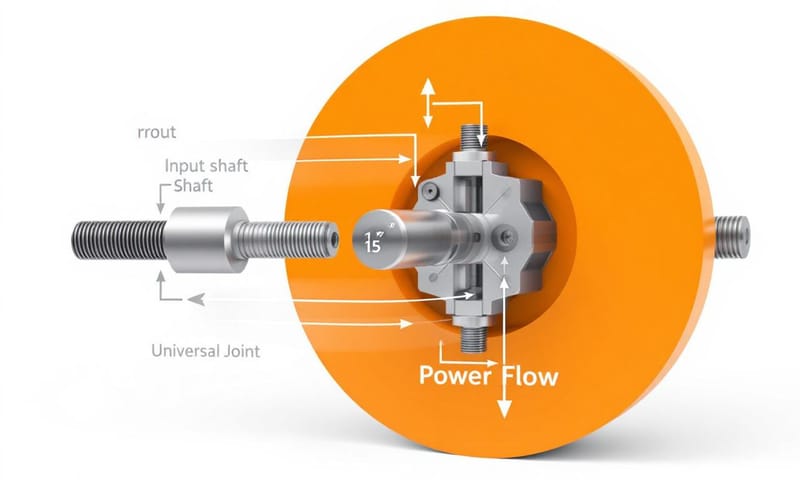

十字軸式 (Cross-Shaft Type)：這個可以說是最經典、最常見的類型了。你把它想像成兩個「C」字形的叉頭，中間用一個十字形的軸連起來。它的優點是結構簡單、很粗勇、能傳遞很大的扭矩。很多重型機械、傳動軸都會看到它。但缺點也很明顯，就是它在轉動的時候，如果角度比較大，輸出的轉速不是恆定的，會有一個小小的速度波動。這在某些精密控制的場合是個問題。
球籠式 (Ball Cage Type)：這個就比較精密了。它裡面不是十字軸，而是有很多鋼珠在一個叫「球籠」的保持架裡面滾動。最大的好處是它可以做到「等速傳動」，也就是說不管你轉幾度，輸入跟輸出的轉速都是一樣的，不會有速度波動。所以很多汽車的前輪傳動軸，或是要求定位精準的設備就會用這種。缺點？嗯，當然就是比較貴，結構也比較複雜。
球叉式或塊狀式 (Ball-and-Socket / Pin-and-Block)：這種相對來說更簡單，有時候在一些低轉速、手動操作的場合會看到。它的扭矩傳遞能力通常比滾針軸承的十字軸式要大，但能承受的轉速就低很多。運轉起來也比較順暢、沒有什麼間隙，適合需要精確控制的慢速應用。老實說，在自動化設備裡，除非是特殊需求，不然現在比較少當作主要傳動了。

所以你看，光是種類就有差，不是一個「萬向聯軸器」就能概括的。你要先知道你的應用場景是對精度要求高，還是對強度要求高。

怎麼一步一步選？我的檢查清單

好，理論講完，我們來講實際的。假設現在你要幫一台設備選聯軸器，照著我這個步驟想，就不容易出錯。

第一步：確定你的「工作條件」

這一步最重要，也是最多人便宜行事的地方。拜託，不要省這個時間。拿出紙筆或開個檔案，把下面這幾點寫清楚：

計算扭矩 (Calculated Torque)：這不是直接拿馬達的額定扭矩來用喔。你要考慮「安全係數」。例如，你的負載是平穩的還是有衝擊的？衝擊性的負載，那個安全係數可能就要抓到 1.5 甚至 2.0 以上。這個在很多廠商的型錄或設計手冊裡都會有建議值，像是日本或德國的資料，他們通常會把這個寫得很細。
最高轉速 (Max. RPM)：你的馬達或主動軸最高會轉多快？這個會影響你能不能用塊狀式，還是必須用到有滾針軸承的十字軸式或球籠式。
最大工作角度 (Max. Operating Angle)：這點是殺手級的重點。聯軸器的角度越大，它的傳遞效率會下降，壽命也會變短。很多型錄上會標一個「最大允許角度」，但那通常是指「靜態」或「極低速」的角度。如果你要在高轉速下還保持那個大角度，你就要去看一個叫做「轉速-角度曲線」的圖，如果廠商有提供的話。通常角度越大，允許的轉速就越低。
環境因素：你的設備是在無塵室，還是在充滿粉塵、水氣甚至化學藥劑的環境？如果是食品業或醫療產業，可能就要考慮用不鏽鋼材質的。高溫環境也要特別注意，有些有塑膠或橡膠零件的聯軸器就不適用。

第二步：選定材質和類型

有了上面的工作條件，你就可以開始看型錄了。這個階段，你主要是在「類型」和「材質」之間做決定。

材質方面，最常見的就是合金鋼，像是 40Cr、42CrMo 這些，經過熱處理後強度和耐磨性都很好，適合大部分工業應用。如果環境比較惡劣，會接觸到水或化學品，那就要考慮不鏽鋼，比如 304 或 316。如果你的應用對重量很敏感，像是無人機或機器手臂，那鋁合金也是一個選項，但承載能力就比較低。這個階段，你就是在性能和成本之間做個取捨。

類型的話，就像我們前面說的，高扭矩、對速度波動不敏感的，選十字軸式。要求等速、精密的，選球籠式。低速、手動的，塊狀式也可以考慮。這裡我要特別提一下，有些國外的資料，像是 McMaster-Carr 的網站就有很清楚的比較，告訴你針狀軸承（Needle-bearing）跟塊狀式（Pin-and-block）在速度跟扭矩上的差異，這點在台灣的型錄裡不一定會寫得這麼白話，值得參考。

第三步：安裝與維護的需求

選好了，買回來了，事情還沒完。安裝和維護才是確保它能活得久的關鍵。

安裝的時候，最重要的就是「對心」。兩邊的軸心要盡可能對準，雖然萬向聯軸器就是用來補償角度誤差的，但你給它的初始角度越小，它的壽命就越長。安裝時，法蘭面要清潔乾淨，螺絲要用扭力扳手按照規定的扭矩鎖緊，而且最好是交叉鎖緊，確保受力均勻。第一次運轉後，建議再檢查一次螺絲有沒有鬆動。

再來是潤滑。這真的是老生常談，但就是有人會忘記。大部分的萬向聯軸器都需要定期打黃油（潤滑脂）。特別是十字軸承和花鍵的部分。多久打一次？這要看你的使用頻率和環境，連續運轉的可能幾百個小時就要打一次，不常動的可能幾個月一次。重點是要打到舊的油被新的油擠出來為止，這樣才能確保內部有充分潤滑而且把髒東西帶出來。有些免潤滑的類型，通常是內部用工程塑膠或特殊材質，但那通常用在比較輕載的場合。

常見類型優缺點直接比給你看

我直接做個表格，這樣應該更清楚。這是我自己根據經驗跟一些資料整理的，不是絕對的，但可以當作一個快速參考。

聯軸器類型	優點	缺點	我會用在哪

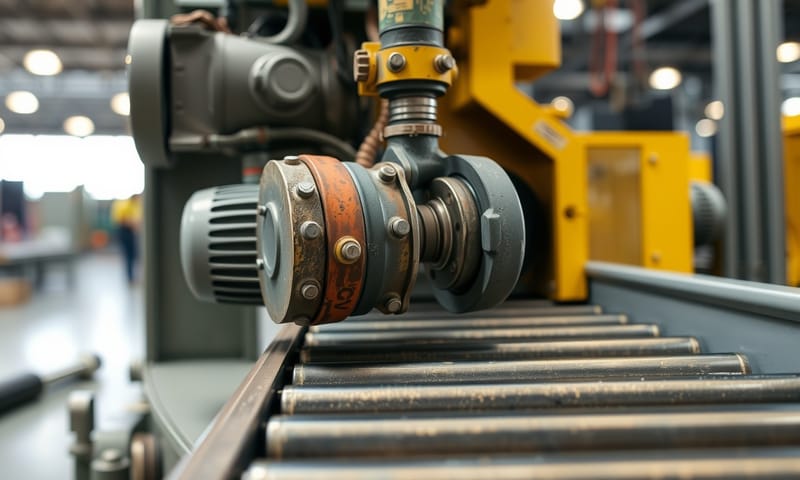

十字軸式 (滾針軸承)	嗯…這個最泛用，強度高、耐磨，可以傳遞大扭矩。算是CP值很高的選擇。	就是那個等速性的問題，轉速和角度一上去，輸出端會有速度波動。還有，要記得定時打黃油。	一般的輸送帶、攪拌機、泵浦… 反正就是那種對精準定位沒那麼龜毛的工業設備，用這個就對了。
球籠式 (等速接頭)	最大的賣點就是等速傳動，不管角度怎麼變，轉起來都很穩。很順暢，噪音也小。	貴，真的貴。然後結構也複雜，萬一壞了，通常是整個換掉，沒什麼好修的。	汽車傳動軸、高階的CNC工具機、或是任何需要平順又精準傳動的場合。預算夠的話，用這個體驗很好。
塊狀/銷釘式	結構超級簡單，很耐操，能承受的扭矩以同樣尺寸來說，有時候比十字軸還大。	轉速真的不能太高，跑快了磨損會很驚人。而且通常也比較笨重一點。	手搖機構、閥門開關、或是那種轉速很慢很慢的定位裝置。老實說，新的自動化設備比較少看到它當主角了。
不鏽鋼/鋁合金型	這其實是材質的分類。不鏽鋼就是抗腐蝕，鋁合金就是輕。	不鏽鋼比較軟，承載能力比合金鋼差。鋁合金更不用說，強度有限，而且也比較貴。	不鏽鋼用在食品廠、化學工廠。鋁合金嘛… 用在航太、機器人、或是任何希望慣量小的地方。

一個最常被忽略的坑：雙聯軸器的相位問題

最後補充一個進階但超重要的觀念。有時候，為了要抵銷十字軸聯軸器的速度波動，我們會一次用「兩個」萬向聯軸器。但是，這兩個聯軸器在安裝時，它們的叉頭方向必須對齊，也就是「同相位」。而且，輸入軸和輸出軸要互相平行，兩個聯軸器的工作角度也要一樣。如果這個相位沒對好，不但沒辦法抵銷速度波動，反而會讓震動加倍，整個傳動系統會非常不穩定。這點在很多美國的教學資料，像是 MOOG 或其他汽車零件商的指南裡都會特別強調，因為在改裝車或傳動軸維修上這是個超級常見的錯誤。但在一般機械設計時，如果不是做傳動軸的，有時候會忽略掉。

總結來說，選萬向聯軸器，真的不能只看價格跟扭矩。你把它當作一個系統問題來思考，從頭到尾，從工作條件到安裝維護都考慮進去，才能選到真正適合你設備的產品，也才能讓它用得久、用得穩。希望今天的分享對大家有幫助。

對了，我想問問大家，你在實際工作中有沒有因為選錯聯軸器而踩過什麼大坑？或是有沒有什麼獨門的挑選或維護秘訣？歡迎在下面留言分享一下，大家一起學習交流！

🎁 解鎖本篇限定Google外掛

只要 3 步驟，萬向聯軸器選型效率飆升 90% 比較表產生器

每次要幫現場工程師挑萬向聯軸器，光是材質、扭力、維護方式就查到眼花。自己做 Excel？排版總是歪七扭八，還得重複算一堆數據，浪費時間。之前同事有用過現成工具，不但功能陽春還不能留下紀錄，選型紀錄一下就亂掉。這個工具直接用 Google Sheet 整合，用表單一次收齊所有關鍵資訊，再自動生成歷史比對，省事又省腦。

複製這段程式碼，打造你的專屬萬向聯軸器選型神器

這支工具讓你一次輸入安裝環境、選材需求、維護頻率，馬上寫入 Google Sheet 並自動整理歷史比較，完全不用手動。


// === 萬向聯軸器選型比較表產生器 ===

function doGet(e) {
  var html = [];
  html.push('<html><head>');
  html.push('<meta name="viewport" content="width=device-width">');
  html.push('<title>萬向聯軸器選型比較</title>');
  html.push('<style>body{font-family:sans-serif;}label{display:block;'+
    'margin-top:8px;}table{width:100%;border-collapse:collapse;}th,td{'+
    'border:1px solid #bbb;padding:6px 4px;}th{background:#f7f7f7;}'+
    '.btn{margin:8px 4px;padding:4px 10px;}'+
    '</style></head><body>');
  html.push('<h2>萬向聯軸器選型效率工具</h2>');
  html.push('<form id="form1" onsubmit="return false;">');
  html.push('<label>安裝空間<br>'+
    '<input type="text" id="install_space" required></label>');
  html.push('<label>額定扭矩 (Nm)<br>'+
    '<input type="number" id="torque" min="1" max="20000" required></label>');
  html.push('<label>材質<br>'+
    '<select id="material">'+
    '<option value="鋼">鋼</option>'+
    '<option value="不鏽鋼">不鏽鋼</option>'+
    '<option value="鋁合金">鋁合金</option>'+
    '<option value="塑鋼">塑鋼</option>'+
    '</select></label>');
  html.push('<label>安裝方式<br>'+
    '<select id="install_method">'+
    '<option value="鍵槽">鍵槽</option>'+
    '<option value="夾緊">夾緊</option>'+
    '<option value="螺絲">螺絲</option>'+
    '</select></label>');
  html.push('<label>維護頻率<br>'+
    '<select id="maint_freq">'+
    '<option value="每月">每月</option>'+
    '<option value="每半年">每半年</option>'+
    '<option value="每年">每年</option>'+
    '<option value="免維護">免維護</option>'+
    '</select></label>');
  html.push('<label>特殊需求說明<br>'+
    '<input type="text" id="note"></label>');
  html.push('<button class="btn" onclick="submitForm()">新增比較</button>');
  html.push('<button class="btn" type="button" onclick="refreshHistory()">刷新比較紀錄</button>');
  html.push('</form>');
  html.push('<div id="history"></div>');
  html.push('<script>'+
    'function submitForm(){'+
      'var d={install_space:form1.install_space.value,torque:form1.torque.value,'+
      'material:form1.material.value,install_method:form1.install_method.value,'+
      'maint_freq:form1.maint_freq.value,note:form1.note.value};'+
      'google.script.run.withSuccessHandler(function(msg){'+
        'alert(msg);refreshHistory();form1.reset();'+
      '}).addEntry(d);'+
    '}'+
    'function refreshHistory(){'+
      'google.script.run.withSuccessHandler(renderHistory).getHistory();'+
    '}'+
    'function renderHistory(rows){'+
      'if(!rows||rows.length<=1){'+
        'history.innerHTML="尚無紀錄";return;'+
      '}'+
      'var t="<table><tr>";'+
      'rows[0].forEach(function(x){t+="<th>"+x+"</th>";});t+="</tr>";'+
      'for(var i=1;i<rows.length;i++){t+="<tr>";'+
        'rows[i].forEach(function(x){t+="<td>"+x+"</td>";});t+="</tr>";'+
      '}t+="</table>";history.innerHTML=t;'+
    '}refreshHistory();'+
  '</script>');
  html.push('</body></html>');
  return HtmlService.createHtmlOutput(html.join(''));
}

// 新增資料進 Sheet
function addEntry(d){
  var sh = getSheet_();
  if(sh.getLastRow()==0){
    sh.appendRow(["填寫時間","安裝空間","額定扭矩(Nm)",
      "材質","安裝方式","維護頻率","備註"]);
  }
  var now = new Date();
  sh.appendRow([now,d.install_space,d.torque,
    d.material,d.install_method,d.maint_freq,d.note]);
  return "新增成功！";
}

// 抓歷史資料
function getHistory(){
  var sh = getSheet_();
  var arr = sh.getDataRange().getValues();
  // 只顯示近 30 筆
  if(arr.length>31) arr=arr.slice(-31);
  return arr;
}

// 找/建 Sheet
function getSheet_(){
  var ss = SpreadsheetApp.getActiveSpreadsheet();
  var sh = ss.getSheetByName('萬向聯軸器選型紀錄');
  if(!sh) sh = ss.insertSheet('萬向聯軸器選型紀錄');
  return sh;
}

超省時安裝指南：從 0 到開工只要 10 分鐘

照著這個流程，真的不會迷路。

開啟 Apps Script 編輯器
動作：先打開 Google 試算表，再點上方「擴充功能」→「Apps Script」
位置：「擴充功能」在最上方選單，往右邊找一下
結果：會自動開一個新分頁，出現編輯器
⚠️ 有朋友在公司電腦就是卡在「找不到擴充功能」，結果是公司 IT 把權限關掉，要換私人帳號才行。
清空並貼上程式碼
動作：全選原本的程式（Ctrl+A）→ 刪除 → 貼上上面這段（Ctrl+V）
位置：編輯器正中央的白底區域
結果：內容會變成一大段新的程式碼
⚠️ 我以前常犯「多貼一半」結果執行就錯，要確認貼到底。
儲存專案
動作：點上方工具列的「儲存」（磁碟片圖示），或直接 Ctrl+S
位置：左上角第二個圖示，寫著「儲存專案」
結果：第一次會跳出命名視窗，名字隨便填都行
⚠️ 沒存好就部署，會報「找不到程式」的錯，這我真的遇過三次。
部署為網頁應用程式
動作：右上角找「部署」按鈕 → 點「新增部署作業」
位置：「部署」在右上藍色按鈕，很顯眼
結果：會跳一個部署設定的小視窗
子步驟：
1. 點齒輪，選「網頁應用程式」
2. 「執行身分」選「我自己」
3. 「誰可以存取」一定選「任何人」
4. 最後再點「部署」
⚠️ 有個前輩就卡在存取權限沒選對，結果其他人全都不能用。
授權應用程式權限
動作：跟著畫面指示，點「授權」，登入 Google 帳戶
結果：會出現紅色警告「Google 尚未驗證這個應用程式」
處理方式：點左下「進階」，再點「前往XXX（不安全）」→「允許」
⚠️ 新手很容易嚇到，以為是病毒，其實每次自己寫 Apps Script 都這樣，完全不用擔心。
複製網址開始用
動作：部署完畫面會出現「網頁應用程式網址」，直接複製
位置：視窗下方長條框框內就是
結果：貼到瀏覽器就能開始新增、查閱比較紀錄了
⚠️ 只要改過任何程式碼，一定要「重新部署」才會更新，不然一直是舊版。

⚠️ 為什麼會出現紅色「尚未驗證」授權畫面？
這是 Google 的安全防護，只要不是經過 Google 官方審核的應用程式（包含你自己寫的），都會跳這個警告。內容是「Google 尚未驗證這個應用程式」。放心，這是完全正常的。我自己第一次看到也嚇一跳，問過專做自動化的朋友，他說只要是你自己部署，授權給自己和同事就沒問題。只要你沒亂貼網路來路不明的程式碼，這步驟絕對安全。如果真的怕出問題，程式每行都看一遍（其實也才一百多行），確認沒有外部資料外洩即可。
